Nos métiers

Depuis sa naissance, Géode prend part aux avancées techniques et technologiques des métiers de la topographie.

Ce qui permet aujourd’hui à l’entreprise de maîtriser les techniques de travaux aussi divers que la topographie, les auscultations, la lasergrammétrie et la modélisation 3D.

  • TOPOGRAPHIE

    TOPOGRAPHIE

    Géode intervient pour tous vos travaux de topographie : plans topographiques (2D et 3D), profils, MNT, implantations, récolements, levés d’intérieur...

    Domaines d’intervention :

    • BTP – Génie Civil
    • Réseaux
    • Architecture et Patrimoine
    • Etudes, travaux particuliers
    • Relevés de cours d'eau

  • AUSCULTATION

    AUSCULTATION

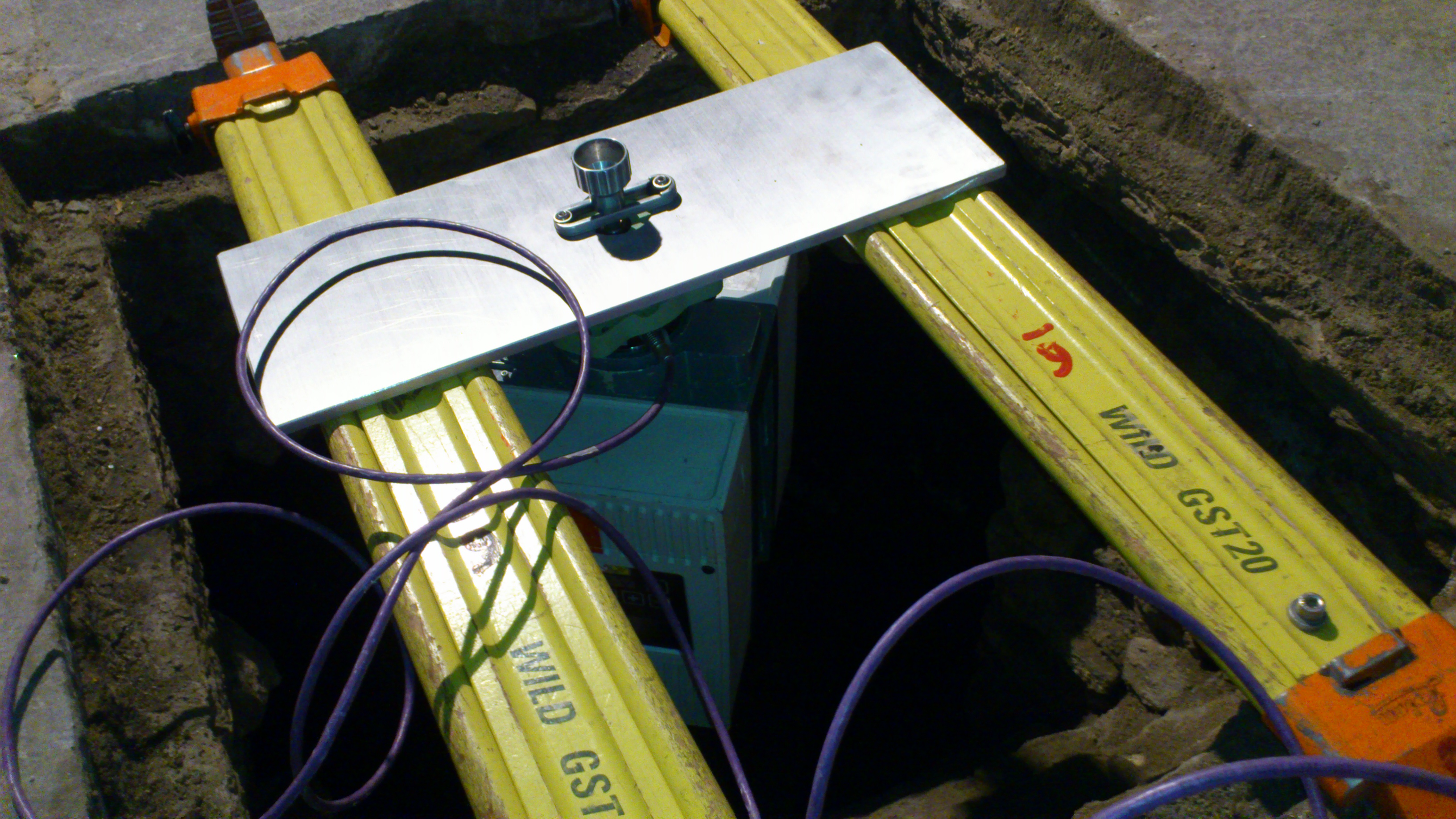

    Géode réalise des missions de surveillance d'ouvrages tels que: pylônes, remontés mécaniques, ponts, viaducs, barrages, tunnels, murs de soutènement, digues, bâtiments, voies ferrées, etc., et d'éléments du terrain naturel: talus, falaises...

    Domaines d’intervention :

    • SNCF
    • BTP – Génie Civil
    • Réseaux

  • LASERGRAMMETRIE

    LASERGRAMMETRIE

    Depuis 2011, Géode développe ses activités de lasergrammétrie: plans (2D, 3D), profils, maillages, ortho-images, visites virtuelles, étude des déformations...

    Domaines d’application :

    • Architecture et Patrimoine
    • Industrie
    • BTP – Génie Civil
    • Étude des déformations
    • Réseaux

    En savoir +

    Dès son investissement dans la technologie laser-scanner 3D, Géode a consacré une part de son activité à de la Recherche & Développement. Notamment en travaillant en collaboration avec les professionnels des nombreux domaines d'application du laser-scanner 3D, afin de mettre en place et d'ajuster des méthodes de travail permettant de répondre au mieux à leurs attentes.



    Les atouts du Laser-Scanner 3D:

    Livrables multiples:
    • Modélisations 3D, maillages, nuages de points, coupes, élévations, vues en plan, façades, filaires 2D/3D.
    • Formats multiples dont DAO et CAO habituels.
    • Exploitation des données 3D gratuite et sans formation grâce au logiciel Leica Truview.

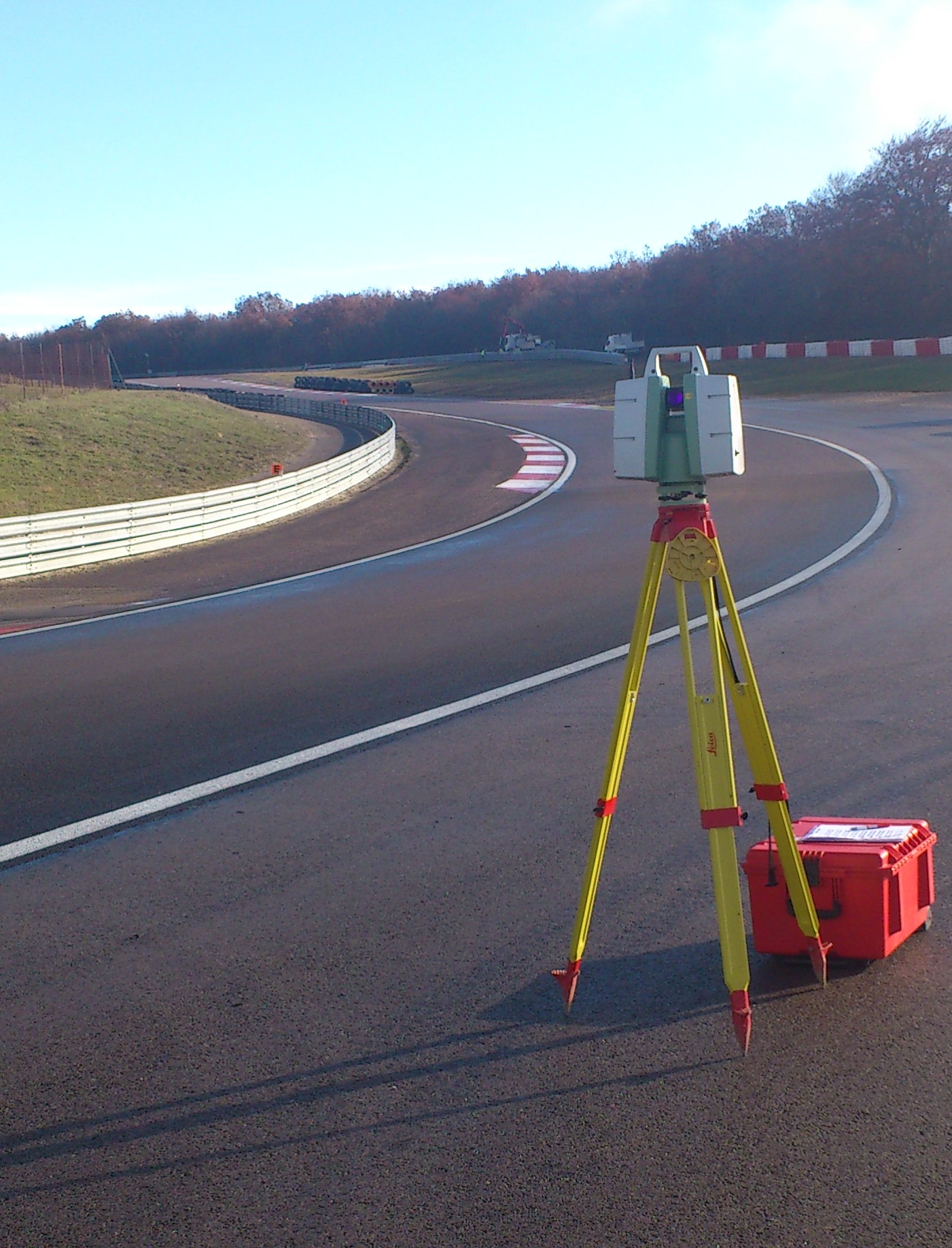

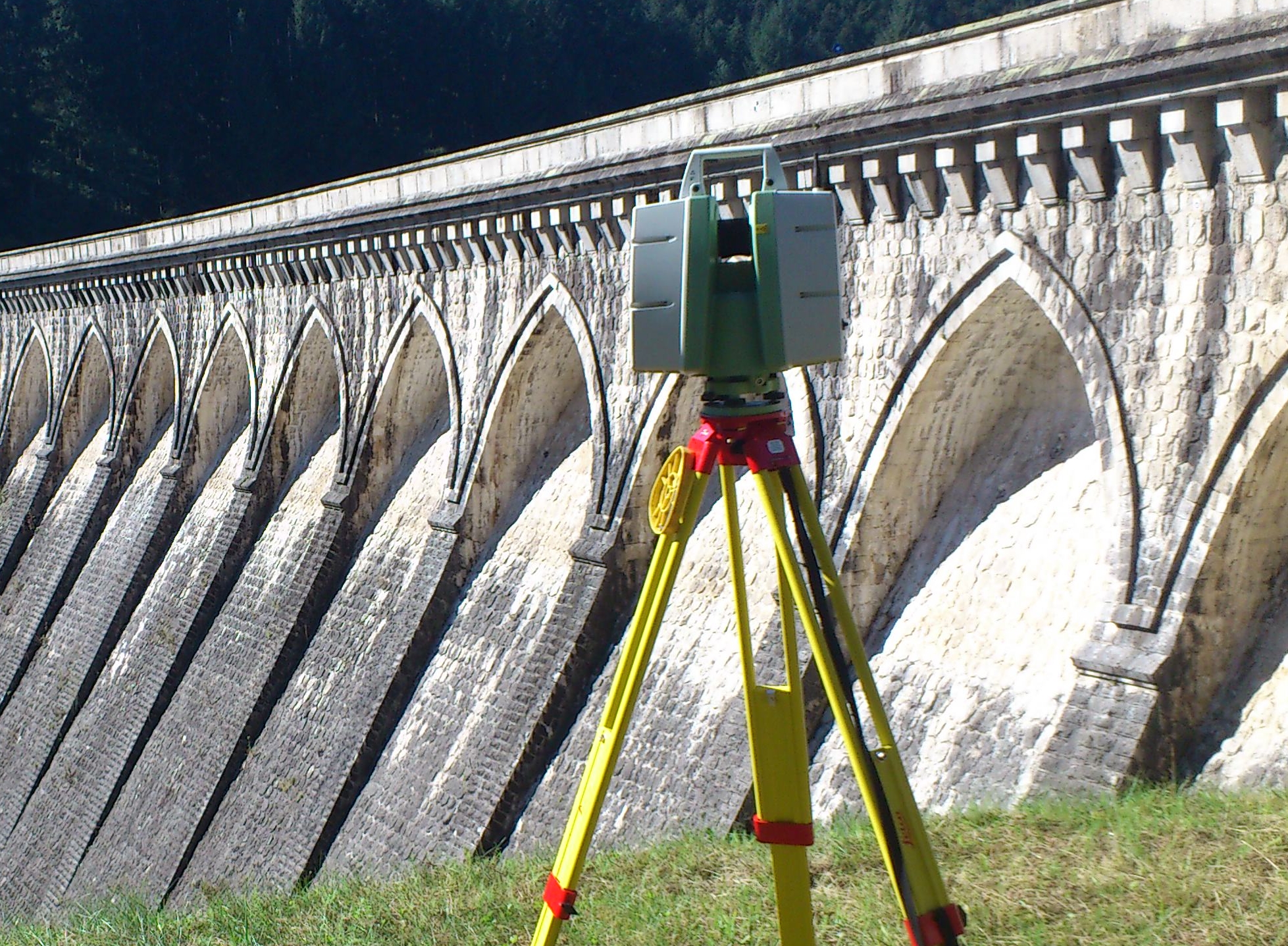

    Spécificités techniques pour un scanner Leica C10 utilisé par notre société:
    • Précision: 2mm à 10m, 5 mm à 50m, 12mm à 150m (précision ponctuelle), la précision du rendu est augmentée avec la densité d'informations.
    • Densité: jusqu'à 1 point tous les 2 mm.
    • Portée: jusqu'à 300m.
    • Champ angulaire: 360° horizontal et 270° vertical avec dôme complet.

    Avantages:
    • Relevé d'un haut niveau de détail en un temps très court: 50000 points/seconde.
    • Diminution du temps d'intervention sur le terrain.
    • Relevé de zones inaccessibles grâce au relevé à distance (pas de contact avec l'élément à relever).
    • Relevé exhaustif (pas d'oubli de mesures).
    • Améliore la précision des rendus.



  • MODÉLISATION

    MODÉLISATION Géode a su investir dans la technologie du Laser-Scanner 3D et les logiciels permettant une exploitation pertinente des données engrangées.

    Domaines d’intervention :


    • Architecture et Patrimoine
    • Industrie (modèles TQC)
    • BTP – Génie Civil
    • Réseaux (piping)


    En savoir +

    Géode est riche d'opérateurs constamment dans une démarche de recherche de solutions innovantes pour répondre aux problématiques rencontrées. Les méthodes de traitement sont déterminées en fonction des travaux à réaliser.

    La modélisation 3D consiste à créer des surfaces ou des solides à partir d'un nuage de points.

    Différentes méthodes existent pour modéliser des objets en 3D à partir du nuage de points. Nous utilisons généralement celles-ci:

    • Le maillage 3D qui consiste à créer des triangles entre les points du nuage. Cela permet de faire apparaître tous les reliefs. La définition du maillage ainsi obtenu dépend directement de la densité avec laquelle le nuage a été relevé. Il est toujours possible de réduire un maillage si celui-ci est trop dense et présente des difficultés d'exploitation.
    • Les outils "meilleure forme" qui permettent d'ajuster des formes prédéfinies (cylindres, plans, poutres de toutes les formes, cônes, sphères...) sur le nuage de points.
    • La reconstruction par profils: les profils sont générés à partir de tranches du nuage de points (tabulations) puis sont assemblés pour former un solide ou une surface.

    Le choix de la méthode est fonction de l'objet à modéliser.

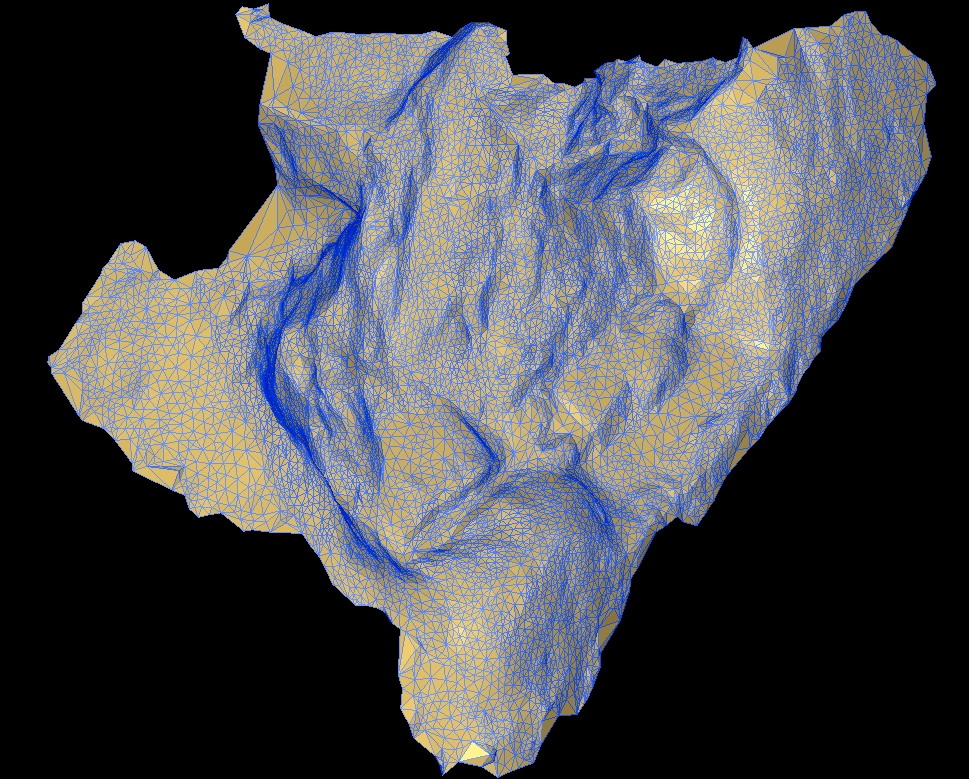

    Modèle Numérique de Terrain, modélisé à partir d'un nuage de point relevé par scan 3D (maillage).

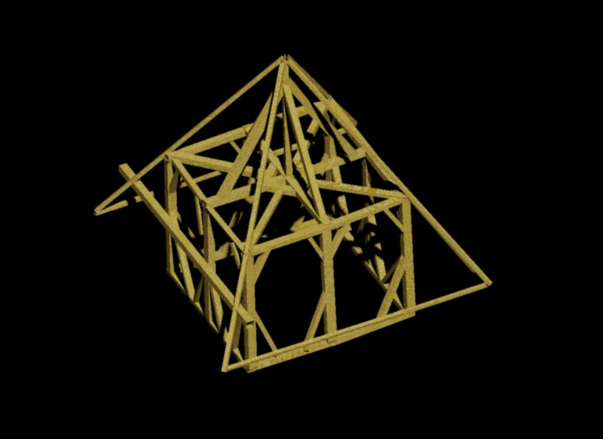

    Model 3D texturé de charpente ("Meilleure forme" et/ou reconstruction par profils).

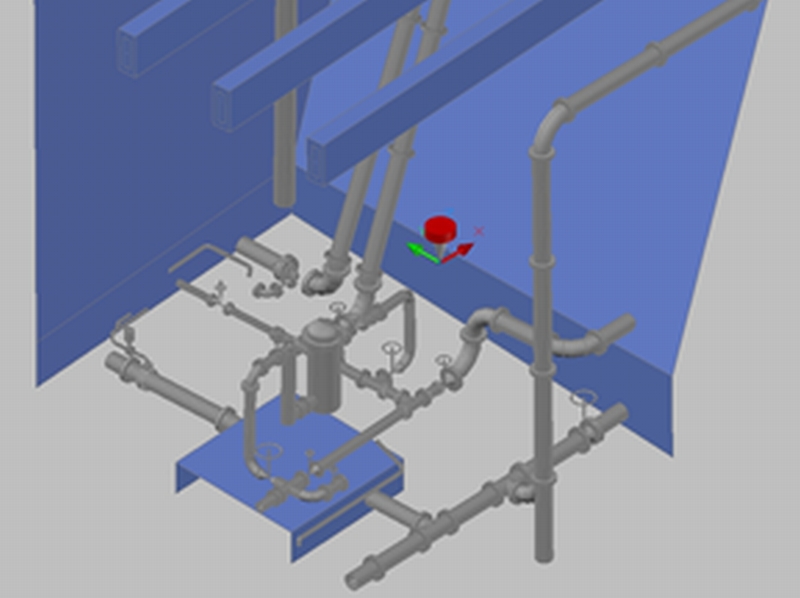

    Model 3D Tel Que Construit d'une chambre de vannes ("Meilleure forme").

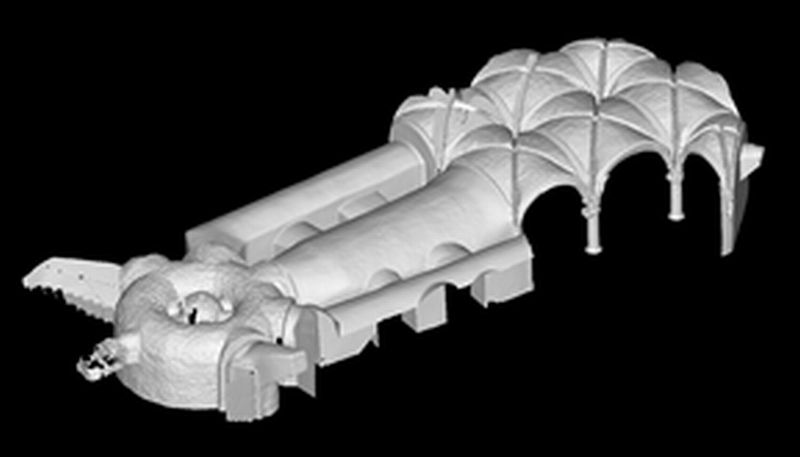

    Crypte modélisée en 3D (maillage).
